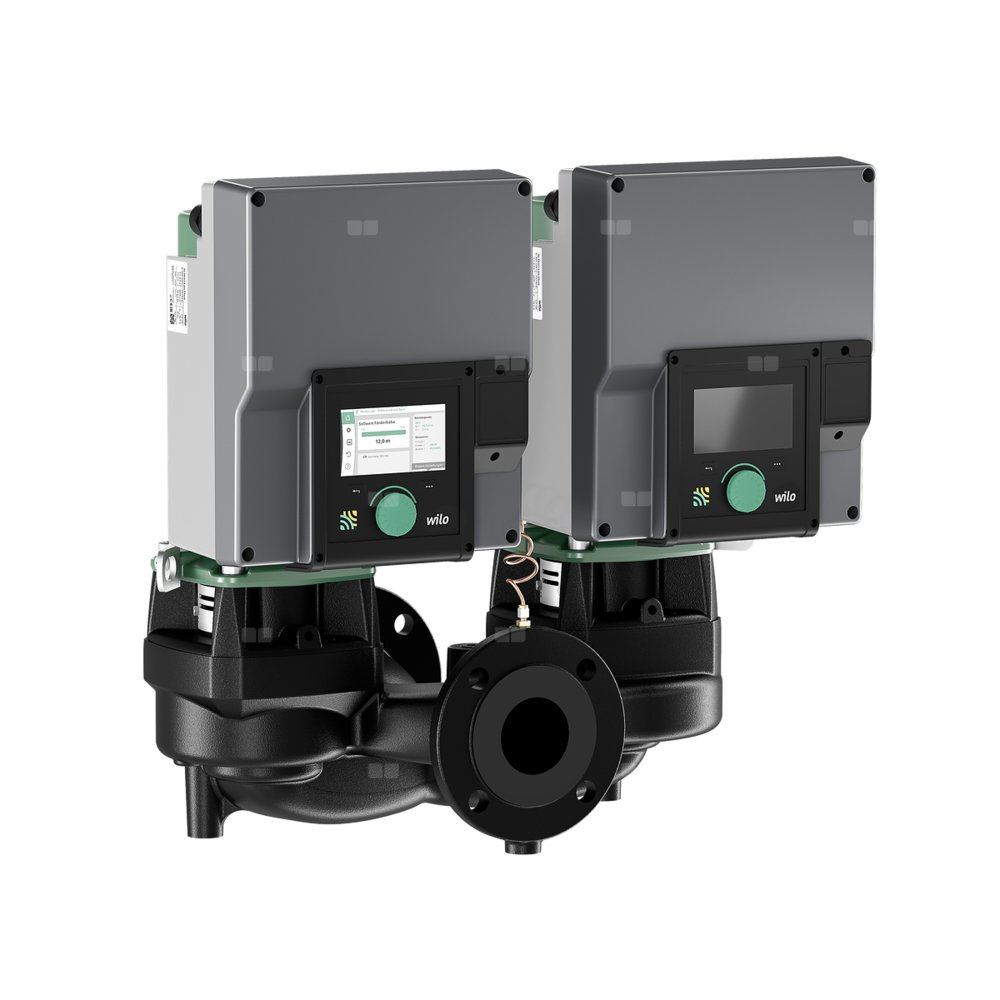

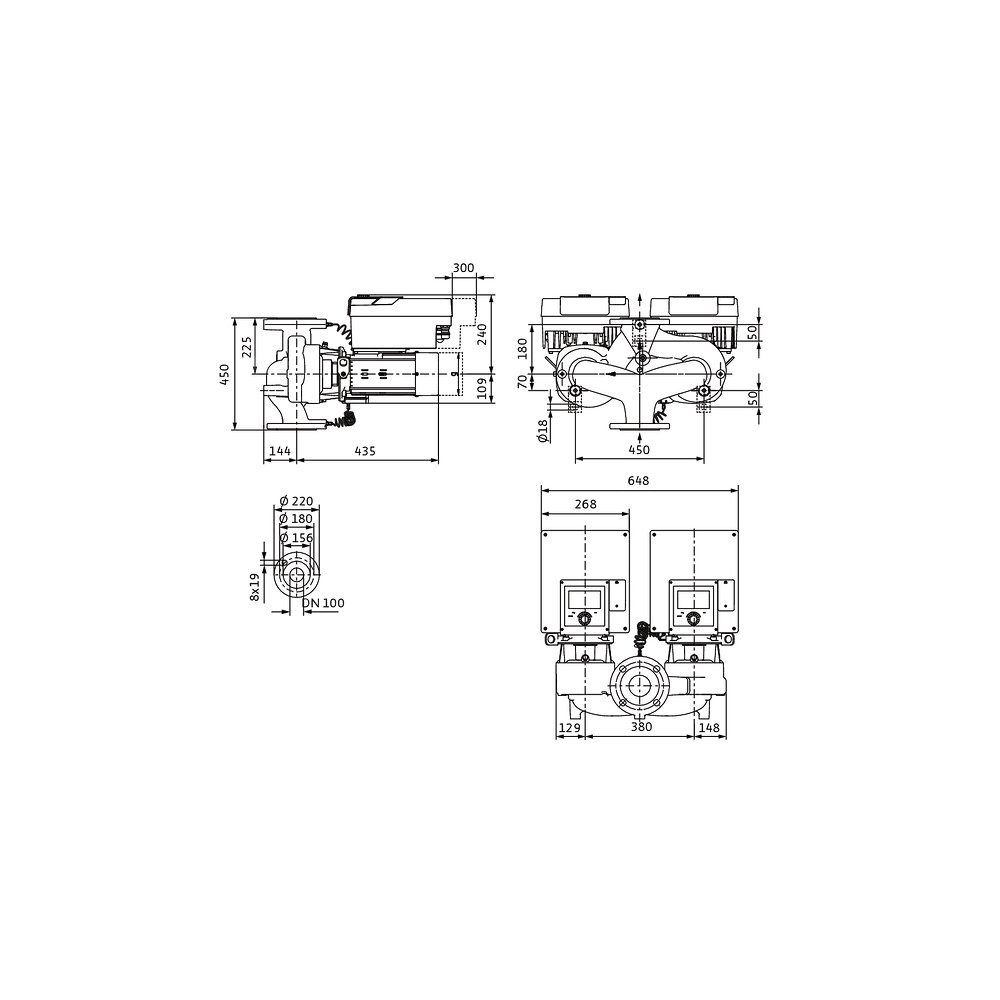

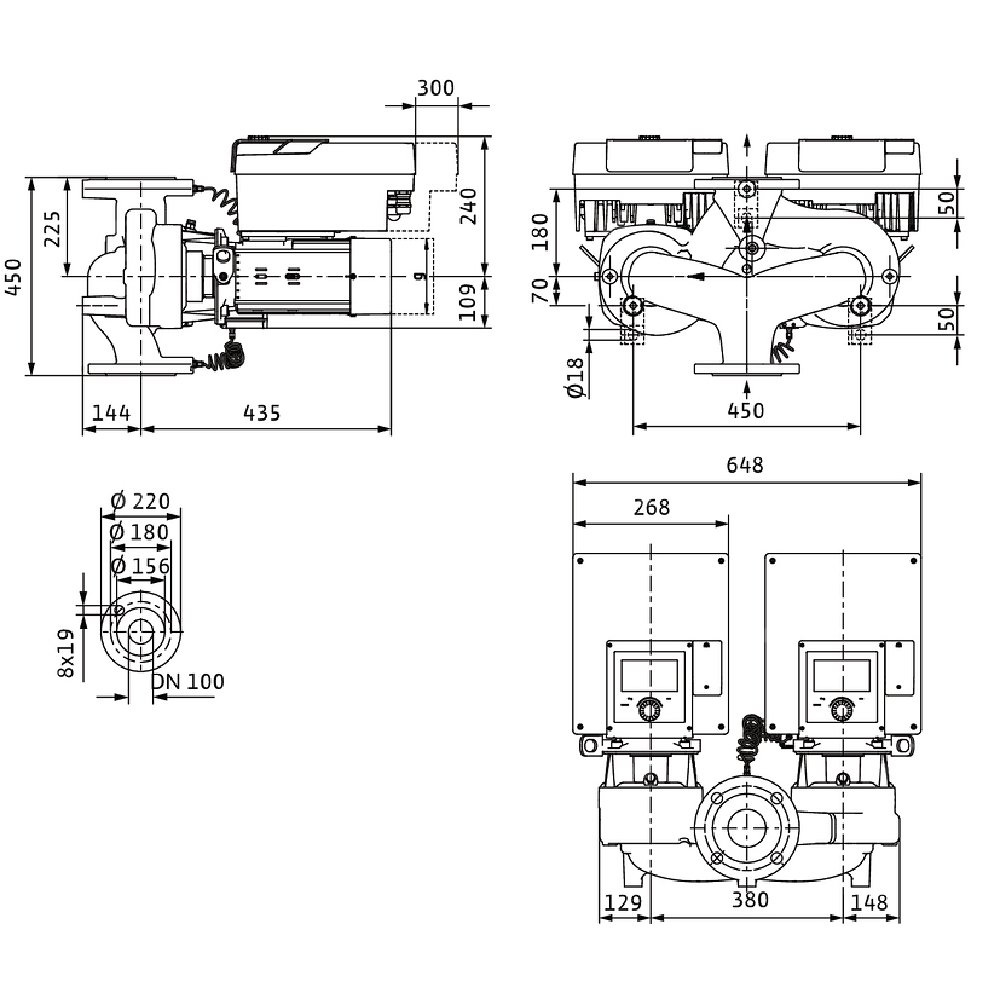

Pompa obiegowa WILO Stratos GIGA 2.0-D 100/1-9/1,5-R1 typu in-line z silnikiem znormalizowanym 50/60 Hz, moc silnika 1.4kW 2.6 A 1800 obr/min, wlot Kołnierz DN 100

Pompa Inline o najwyższej sprawności z silnikiem EC z klasą sprawności energetycznej IE5 zgodnie z IEC 60034-30-2, hydraulicznym wskaźnikiem minimalnej energochłonności MEI ≥ 0,7, elektronicznym dopasowaniu wydajności, o konstrukcji pompy dławnicowej. Pompa jest wykonana jako jednostopniowa, niskociśnieniowa pompa wirowa z przyłączem kołnierzowym i uszczelnieniem mechanicznym. Pompa Stratos GIGA2.0-D jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych w układach grzewczych, klimatyzacyjnych i chłodzenia.

Konstrukcja ...-R1:

• Jednostopniowa niskociśnieniowa pompa wirowa z niedzielonym wałem o konstrukcji blokowej
• Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii)
• Kołnierze PN 16 - zgodnie z EN 1092-2
• Przyłącza pomiarowe ciśnienia (R 1/8) do późniejszego montażu czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień)
• Korpus pompy i kołnierz silnika standardowo z powłoką kataforetyczną
• Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 °C. Do T ≤ +40 °C dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % max. do 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C do maks. +120 °C lub przetłaczanego medium innego niż woda należy zastosować alternatywne uszczelnienie mechaniczne.
• Napięcie zasilania:
  • 3~440 V ±10 % 50/60 Hz; 3~400 V ±10 % 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz
  • Wariant M-: 1~220 V ... 240 V (±10 %), 50/60 Hz
• Spełnianie wymogów kompatybilności elektromagnetycznej bez dodatkowych działań
  • Generowanie zakłóceń do środowiska mieszkalnego zgodnie z normą EN 61800-3:2018
  • Odporność na zakłócenia dla środowiska przemysłowego zgodnie z normą EN 61800-3:2018

Rodzaje regulacji:

• Stała prędkość obrotowa (n-const.)
• Stała temperatura (T-const.)
• Stała temperatura różnicowa (dT-const.)
• Zdefiniowana przez użytkownika regulacja PID
• Możliwe tylko z czujnikiem różnicy ciśnień:
  • Stałe, automatyczne dostosowanie mocy do wymagań instalacji bez wprowadzania wartości zadanych Wilo-Dynamic Adapt plus (ustawienie fabryczne).
  • Dostosowana do zapotrzebowania optymalizacja przepływu obrotowego pompy zasilającej poprzez połączenie i komunikację z kilkoma pompami wtórnymi (Multi-Flow Adaptation).
  • Stały przepływ (Q-const.)
  • Zmienna różnica ciśnień (dp-v) z opcją nominalnego wprowadzania punktu pracy Q i H
  • Stała różnica ciśnień (dp-c)
  • Regulacja różnicy ciśnień dp-c w punkcie oddalonym w rurociągu (regulacja punktu błędnego)

Funkcje:

• Wybór obszaru zastosowania przez asystenta konfiguracji
• Tryby pracy pompy podwójnej: Praca główna /z rezerwą
• Przełączanie pomiędzy trybem grzania i chłodzenia (automatycznie, zewnętrzne i manualnie)
• Zapisywanie i przywracania skonfigurowanych ustawień pompy (3 punkty przywrócenia ustawień)
• Sygnalizacja awarii / ostrzeżenia w formie tekstu wraz z pomocą
• Zintegrowane pełne zabezpieczenie silnika
• Możliwe tylko z czujnikiem różnicy ciśnień:
  • Rejestracja ilości ciepła
  • Rejestracja ilości zimna
  • Nastawne ograniczenie przepływu przez funkcję Q-Limit (Q_min. i Q_max.)
  • Automatyczne wyłączanie w przypadku rozpoznania w pompie przepływu zerowego (No-Flow Stop)
  • Praca z dołączaniem z optymalizacją sprawności dla dp-c i dp-v

Wskazanie w „Home-Screen” wyświetlacza graficznego:

• Aktualnie ustawiony tryb regulacji
• Aktualna wartość zadana
• Aktualny przepływ obrotowy (tylko przy podłączonym czujniku różnicy ciśnień)
• Aktualna temperatura przetłaczanej cieczy (tylko przy podłączonym czujniku temperatury)
• Aktualny pobór mocy
• Skumulowane zużycie energii elektrycznej

Wersja:

• 4 konfigurowane wejścia analogowe: 0-10V, 2-10V, 0-20mA, 4-20mA i dostępne w handlu PT1000 (tylko na dwóch wyjściach analogowych); zasilanie elektryczne +24 V DC
• 2konfigurowalne wejścia cyfrowe (Ext. Off, Ext. Min, Ext. Max, ogrzewanie / chłodzenie, możliwość ręcznego przesterowania (automatyka budynku sparowana), blokada obsługi (blokada klawiszy i ochrona konfiguracji pilotów))
• 2konfigurowane przekaźniki do sygnalizacji komunikatów pracy i sygnalizacji awarii
• Gniazdo modułów CIF Wilo z interfejsami do automatyki budynku (opcjonalne wyposażenie dodatkowe: moduły CIF Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
• Wilo Net jako system magistrali Wilo do komunikacji produktów Wilo między sobą np. Multi-Flow Adaptation; pompa podwójna i Wilo-Smart Gateway
• Automatyczny tryb awaryjny w sytuacjach wyjątkowych (zdefiniowana prędkość obrotowa pompy) np. w przypadku gdy nastąpi wyłączenie komunikacji za pomocą magistrali lub wartości czujników
• Obrotowy Graficzny wyświetlacz kolorowy (4,3 cala) z obsługą poprzez moduł obsługi ręcznej za pomocą jednego przycisku
• Interfejs Bluetooth poprzez moduł BT Wilo-Smart Connect
• Odczytywanie i ustawianie danych eksploatacyjnych oraz np. sporządzanie protokołu z uruchomienia za pośrednictwem interfejsu Bluetooth przy użyciu aplikacji Wilo-Assistant
• Zarządzanie pracą pomp podwójnych zintegrowane (pompy podwójne są okablowane), przy stosowaniu 2 pomp pojedynczych jako jednostki pompy podwójnej, połączenie przez Wilo Net
• Możliwość rozpoznania przerwania przewoduw przypadku sygnału analogowego (w połączeniu z 2 – 10 V lub 4 – 20 mA)
• Zapis czasu dla błędów / ostrzeżeń i historycznych danych eksploatacyjnych
• Stała rejestracja danych eksploatacyjnych
• Dostępne w wersji standardowej otwory do odprowadzania kondensatu w korpusie silnika (zamknięte w momencie dostawy)
• Zawór odpowietrzający na latarni

Zakres dostawy:

• Pompa
• Moduł BT Wilo-Smart Connect
• Dławiki przewodu z wkładami uszczelniającymi
• Instrukcja montażu (wersja skrócona) i deklaracja zgodności

Wyposażenie dodatkowe należy zamawiać oddzielnie:

3 konsole z materiałem do mocowania do ustawienia na fundamencie

• Kołnierze zaślepiające do korpusu pompy podwójnej
• Przyrząd montażowy do uszczelnienia mechanicznego (ze sworzniami montażowymi)
• Do podłączenia do automatyki budynku:
  • CIF-Modul PLR
  • Moduł CIF LON
  • CIF-Modul BACnet MS/TP
  • Moduł CIF Modbus RTU
  • CIF-Modul CANopen
  • Moduł CIF Ethernet Multiprotocol (Modbus TCP, BACnet/IP)
  • Przyłącze M12 RJ45 CIF Ethernet
• Czujnik różnicy ciśnień 2 ... 10 V
• Czujnik różnicy ciśnień 4 ... 20 mA
• Czujnik temperatury PT1000 AA
• Tuleje czujników do montażu czujników temperatury w rurociągu
