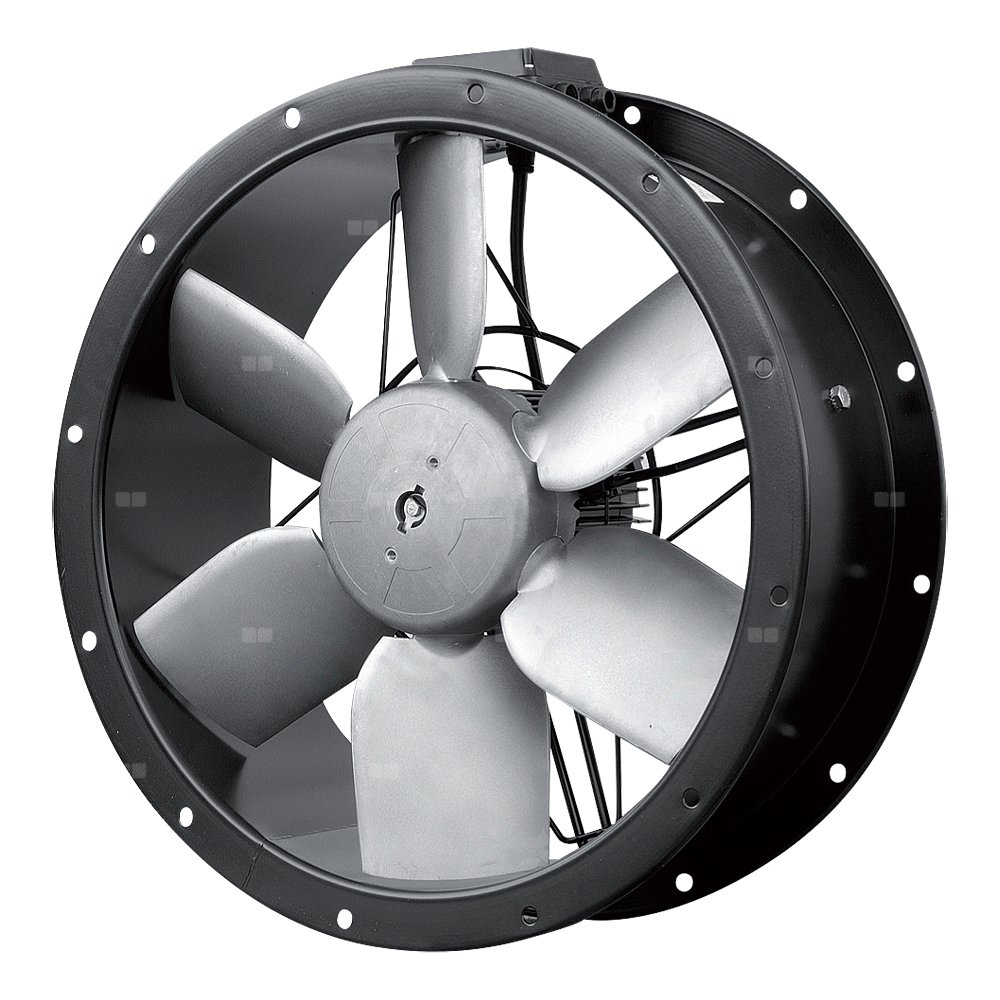

TCBT/4-250/HB 230/400V

Zastosowanie

Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:

• ogólna wentylacja lokali handlowych i hal przemysłowych,


• wentylacja magazynów i składów magazynowych,


• wentylacja garaży i budynków użyteczności publicznej, etc.

Konstrukcja

• wirnik z blachy aluminiowej wyważany dynamicznie wg ISO 1940-1


• obudowa z blachy stalowej zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową


• puszka przyłączeniowa na obudowie


• montaż w pozycji poziomej lub pionowej


• przepływ powietrza wirnik -> silnik (HB)


• temperatura tłoczonego medium od -40°C do +40°C (modele 250 do 400 oraz 4/710 i 800), i od -40°C do +70°C (modele 450 do 630 oraz 6/710)

Silnik elektryczny

• asynchroniczny, jednofazowy 230V 50Hz (TCBB)


• asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz (TCBT)


• stopień ochrony IP 54, klasa izolacji F (modele 250 do 400)


• stopień ochrony IP 65, klasa izolacji F (modele 450 do 630 i 6/710)


• stopień ochrony IP 55, klasa izolacii F (modele 4/710 i 800)


• do regulacji napięciowej (z wyjątkiem /4-560H, /4-630, 710 i T/800)


• do regulacji częstotliwościowej (silniki trójfazowe)

Wykonania specjalne

• wersja przeciwwybuchowa


• przepływ powietrza silnik -> wirnik (HA)
